Produktdetails:
|
| Verwendung: | Für DIY-Roboter Smart Car Getriebe | Umwandlung: | Gebürstet |
|---|---|---|---|
| Typ: | Zahnradmotor mit Encoder-Kits | Effizienz: | IE 1 |
| Bau: | Dauermagnet | Material: | Edelstahl |
| Spannung: | 6V/12V/24V | Nicht beladen Drehzahl: | 7.5-1931RPM |

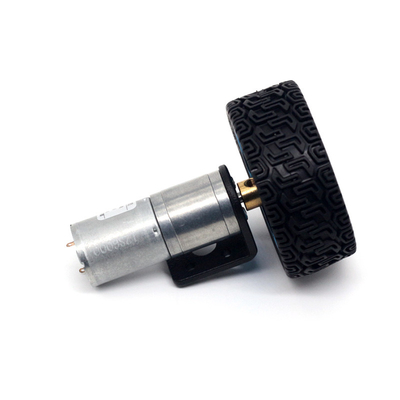

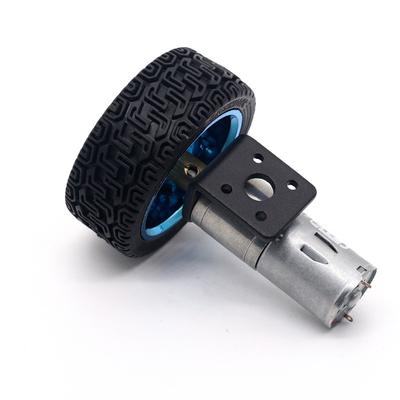

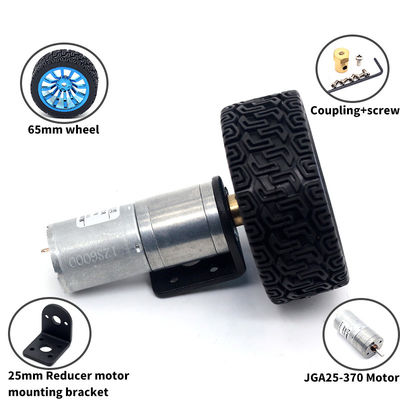

65mm Radkopplung Kit Encoder Getriebe Motor 170RPM für DIY Roboter Auto
DiY Arduino Getriebe-Motoren 6V 12V 24V Gleichspannungsmotor mit Encoder und 65mm Radkopplung Kit
Spezifikation:
Spannung: DC6V 12V 24V
Schnelligkeit ohne Last: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Fehler: ± 5%
Motordurchmesser: 24,5 mm
Ausrüstung:
Rotdraht - positive Energieversorgung des Motors ((+)
Schwarzer Draht - negative Stromversorgung des Motors(-) Grüner Draht - negative Stromversorgung des Encoders(-) (positive und negative Stromversorgung des Encoders erlauben keine falsche Verbindung;Blauer Draht - positive Stromversorgung des Encoders ((+) (positive und negative Stromversorgung des Encoders erlauben keine falsche Verbindung,(5-12v) Gelber Draht - Signalrückgabe (11 Signale pro Motor dreht einen Kreis) Weißer Draht - Signalrückgabe (11 Signale pro Motor dreht einen Kreis)
Motorkörperlänge: 40 mm
Ausgangswellen Durchmesser: 4 mm ((D-Typ)
Ausgangswellenlänge: ca. 9,5 mm
Durchmesser des Getriebes: 25 mm
Getriebe Größe Detail, siehe Tabelle
Anbringungsart:
| Keine Last | Ausgabe | Stall | ||||||||
| Nennspannung | Umdrehungen pro Minute | Derzeit (ma) | Umdrehungen pro Minute | Derzeit (ma) | Drehmoment ((Kg.cm) | Ausgabe ((W) | Drehmoment ((Kg.cm) | Derzeit (ma) | Verhältnis (1:1) | Größe ((L) |
| 6v | 1363 | 80 | 1090 | 380 | 0.1 | 2 | 0.8 | 900 | 4.4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0.23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
| 6v | 281 | 80 | 238 | 380 | 0.5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0.85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | Verboten | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | Verboten | 900 | 500 | 18 |
| 12 V | 1931 | 50 | 1351 | 250 | 0.11 | 4 | 0.44 | 1200 | 4.4 | 17.5 |
| 12 V | 915 | 50 | 640 | 250 | 0.24 | 4 | 1 | 1200 | 9.6 | 19 |
| 12 V | 399 | 50 | 279 | 250 | 0.55 | 4 | 2.2 | 1200 | 21 | 21 |
| 12 V | 250 | 50 | 175 | 240 | 0.95 | 4 | 38 | 1200 | 35 | 21 |
| 12 V | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
| 12 V | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
| 12 V | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
| 12 V | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
| 12 V | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
| 12 V | 22 | 50 | 17 | 240 | 10 | 4 | Verboten | 1200 | 377 | 27 |
| 12 V | 17 | 50 | 13 | 240 | 14 | 4 | Verboten | 1200 | 500 | 18 |
| 24 V | 863 | 10 | 604 | 70 | 0.083 | 1 | 0.4 | 220 | 4.4 | 17.5 |
| 24 V | 409 | 10 | 280 | 70 | 0.17 | 1 | 0.88 | 220 | 9.6 | 19 |
| 24 V | 178 | 10 | 125 | 70 | 0.4 | 1 | 2 | 220 | 21 | 21 |
| 24 V | 111 | 10 | 80 | 70 | 0.64 | 1 | 3.2 | 220 | 35 | 21 |
| 24 V | 84 | 10 | 60 | 70 | 0.85 | 1 | 4.2 | 220 | 45 | 23 |
| 24 V | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
| 24 V | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
| 24 V | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
| 24 V | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
| 24 V | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24 V | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
