Produktdetails:
|
| Usage: | Home Appliance,Electric Bicycle,Boat | Commutation: | Brush |
|---|---|---|---|
| Speed(rpm): | 39-1500rpm | Type: | Gear Motor |
| Efficiency: | IE 1 | Construction: | Permanent Magnet |

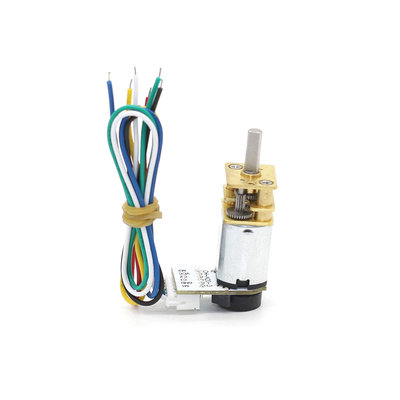

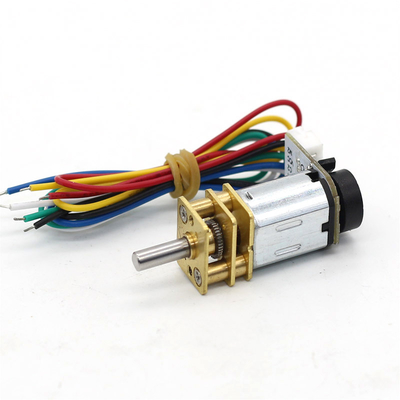

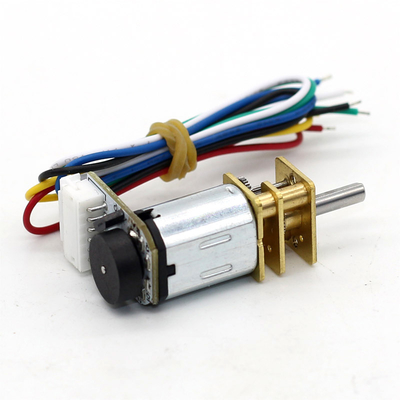

6V N20 Kleiner DC-Motor Encoder Mikro-Getriebemotor 39 U/min bis 1500 U/min 12mm Getriebe Vollmetall-Zahnrad
Spezifikation:
Nennspannung: DC6V
Geschwindigkeit: 3000 U/min, 1500 U/min, 500 U/min, 300 U/min, 150 U/min, 100 U/min, 71 U/min, 50 U/min, 39 U/min
Encoder-Verdrahtungsmethode:
Rot → Motorstrom + (Austausch kann die Motor-Plus- und Minuspol steuern)
Schwarz → codierte Stromversorgung + (darf nicht mit positiven und negativen Pegeln 3,3-5V verwechselt werden)
Gelb → Signalrückmeldung (7 Signale pro Umdrehung)
Grün → Signalrückmeldung (7 Signale pro Umdrehung)
Blau → Encoder-Stromversorgung - (Plus oder Minus darf nicht mit 3,3-5V verwechselt werden)
Weiß → Motorstromversorgung - (Transposition kann die Motorvorwärts- und Rückwärtsbewegung steuern)
| Modell | Datenblatt | ||||||||
| Spannung (V) | Ohne Last | Last | Blockieren | ||||||
| JGA12-N20 | Spannungsbereich | Nennspannung | Geschwindigkeit U/min | Strom A | Geschwindigkeit U/min | Strom A | Drehmoment KG.CM | Drehmoment KG.CM | Strom A |
| 12GAN20-10 | 1,5-5 | 3 | 1000 | 0,03 | 700 | 0,08 | 0,02 | 0,30 | 0,3 |
| 12G.AN20-10 | 1,5-5 | 3 | 500 | 0,01 | 400 | 0,03 | 0,05 | 0,40 | 0,1 |
| 12GAN20-20 | 1,5-5 | 3 | 250 | 0,14 | 200 | 0,2 | 0,07 | 0,56 | 0,5 |
| 12G.AN20-30 | 1,5-5 | 3 | 200 | 0,03 | 160 | 0,07 | 0,09 | 0,70 | 0,18 |
| 12GAN20-30 | 1,5-5 | 3 | 150 | 0,01 | 120 | 0,03 | 0,10 | 0,80 | 0,23 |
| 12GAN20-50 | 1,5-5 | 3 | 100 | 0,01 | SO | 0,02 | 0,11 | 1,00 | 0,17 |
| 12GAN20-100 | 1,5-5 | 3 | 75 | 0,02 | 004 | 015 | 1,20 | 0,29 | |
| 12GAN20-200 | 1,5-5 | 3 | 50 | 0,01 | 40 | 0,02 | 0,20 | 1,60 | 1,0 |
| 12G.AN20-29S | 1,5-5 | 3 | 30 | 0,01 | 25 | 0,02 | 0,26 | 2,00 | 1,0 |
| 12GAN20-29S | 1,5-5 | 3 | 25 | 0,02 | 20 | 0,04 | 0,50 | 4,00 | 1,0 |
| 12G.AN20-29S | 1,5-5 | 3 | 15 | 0,01 | 10 | 0,04 | 0,50 | 4,00 | 1,0 |
| 12G.AN20-10 | 3-9 | 6 | 2000 | 0,04 | 1500 | 0,15 | 0,02 | 0,30 | 0,5 |
| 12G.AN20-10 | 3-9 | 6 | 1000 | 0,01 | SOO | 0,03 | 0,06 | 0,40 | 0,16 |
| 12GAN20-20 | 3-9 | 6 | 500 | 0,16 | 400 | 0,23 | 0,15 | 1,00 | 0,56 |
| 12G.AN20-30 | 3-9 | 6 | 400 | 0,04 | 340 | 0,07 | 0,17 | 1,40 | 0,2 |
| 12GAN20-30 | 3-9 | 6 | 300 | 0,03 | 240 | 0,04 | 0,20 | 1,60 | 0,2 |
| 12G.AN20-50 | 3-9 | 6 | 200 | 0,03 | 160 | 0,06 | 0,30 | 1,80 | 0,23 |
| 12GAN20-100 | 3-9 | 6 | 150 | 0,03 | 120 | 0,05 | 0,35 | 2,40 | 0,25 |
| 12G.AN20-200 | 3-9 | 6 | 100 | 0,01 | SO | 0,03 | 0,40 | 3,20 | 1,0 |
| 12G.AN20-298 | 3-9 | 6 | 60 | 0,03 | 50 | 0,05 | 0,60 | 3,20 | 1,0 |
| 12GAN20-29S | 3-9 | 6 | 50 | 0,02 | 40 | 0,05 | 1,50 | 10,00 | 1,0 |
| 12G.AN20-29S | 3-9 | 6 | 30 | 0,02 | 25 | 0,04 | 1,50 | 10,00 | 1,0 |
| 12G.AN20-10 | 6-12 | 12 | 4000 | 0,16 | 3000 | 0,34 | 0,04 | 0,60 | 0,6 |
| 12GAN20-10 | 6-12 | 12 | 2000 | 0,02 | 1600 | 0,06 | 0,12 | 1,00 | 0,35 |
| 12G.AN20-20 | 6-12 | 12 | 1000 | 0,19 | SOO | 028 | 0,30 | 2,40 | 0,6 |
| 12G.AN20-30 | 6-12 | 12 | SOO | 0,11 | 700 | 0,16 | 0,35 | 3,00 | 0,4 |
| 12GAN20-30 | 6-12 | 12 | 600 | 0,03 | 500 | 0,07 | 0,40 | 3,20 | 0,2 |
| 12GAN20-50 | 6-12 | 12 | 400 | 0,11 | 340 | 0,17 | 0,50 | 4,00 | 0,3 |
| 12GAN20-100 | 6-12 | 12 | 300 | 0,05 | 240 | 0,09 | 0,60 | 4,00 | 0,3 |
| 12G.AN20-200 | 6-12 | 12 | 200 | 0,02 | 160 | 0,04 | 1,00 | 7,00 | 1,0 |
| 12G.AN20-298 | 6-12 | 12 | 130 | o,n | 100 | 0,1S | 1,50 | 9,00 | 1,0 |
| 12GAN20-29S | 6-12 | 12 | 100 | 0,04 | 80 | 0,07 | 2,00 | 16,00 | 1,0 |
| 12G.AN20-29S | 6-12 | 12 | 60 | 0,04 | 40 | 0,06 | 2,00 | 16,00 | 1,0 |
