Produktdetails:
|
Verwendung: | Für das Roboter-intelligente Auto elektronisch | Umwandlung: | Gebürstet |
---|---|---|---|
Geschwindigkeit (U/min): | 15-2000rpm | Art: | Gang-Motor DC-545 mit Kodierer |
Leistungsfähigkeit: | IE 1 | Bau: | Dauermagnet |
Material: | Edelstahl | Spannung: | 6V/12V/24V |
Markieren: | Motor des Reduktionsgetriebe-2000RPM,Rosh-Reduktionsgetriebe-Motor,Minigangmotor des metall 2000RPM |

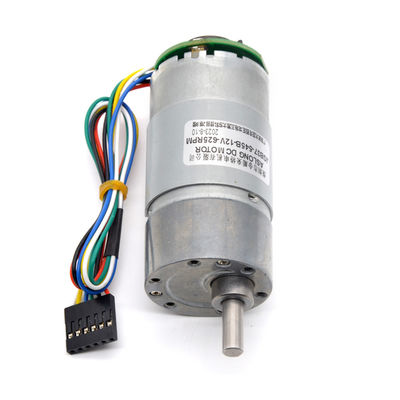

2000 U-/minmetallreduktionsgetriebe-Motordrehmomentstarkes DC 24V mit Kodierer
24V DC 15 bis 2000 Reduktionsgetriebe-Motor U/min drehmomentstarker mit Holzer-Kodierer u. Metallgetriebe
Reduktionsgetriebe-Bewegungsspezifikation
①Der Name des Motors: DC-Getriebemotor mit Kodierer
②Die Spannung, die Sie für diesen Motor wählen können, ist DC 6V; DC 12V und DC 24V
③Nachdem Sie die Spannung des Motors vorwählen, können Sie eine der folgenden Geschwindigkeiten beschließen, um zu kaufen. Die folgenden Geschwindigkeiten beziehen sich die auf Leerlaufdrehzahl des Motors, nicht die Lastsgeschwindigkeit;
Zum Beispiel bedeutet 4RPM, dass der Motor 4mal pro Minute ohne Last dreht.
DC 6V; Sie können die keine Lastsgeschwindigkeit wählen haben:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
DC 12V; Sie können die keine Lastsgeschwindigkeit wählen haben:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
DC 24V; Sie können die keine Lastsgeschwindigkeit wählen haben:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
Wählen Sie eine der Geschwindigkeiten, es gebend Sie ein entsprechendes bewertetes Drehmoment der Last, also, wenn Sie die Leerlaufdrehzahl des Motors wählen, empfehlen wir, dass Sie auf die Last veranschlagten Drehmoment des Motors entsprechend der Last des Projektes anstelle des Stalldrehmoments des Motors sich beziehen.
Die Geschwindigkeit des Motors ist unterschiedlich, und das Drehmoment des Motors ist auch unterschiedlich. Zum Beispiel ist der Bewegungsparameter, den Sie wählen, 12v 8rpm, ist das Drehmoment des Motors 35KG.CM, wenn der Bewegungsparameter Sie wählen, 12v 1000rpm ist und das Drehmoment des Motors 0.5KG.CM ist. So, das niedriger das Motordrehzahl Sie wählen, das größer das Drehmoment des Motors. Andererseits das höher die Geschwindigkeit Sie wählen, das kleiner das Drehmoment des Motors.
Einige Leute haben einen Zweifel. Wenn die Höchstgeschwindigkeit dieses Motors, wie 1000rpm gekauft wird, wenn wir die Geschwindigkeit des Motors von 1000rpm zu 8rpm verringern, wenn der Motor an 8rpm läuft, kann das Drehmoment des Motors Reichweite 35KG?
Dieses ist unmöglich. Wenn die Geschwindigkeit des Motors justiert wird, verringert sich das Drehmoment des Motors auch als die Drehzahlabfälle. Zum Beispiel ist die Geschwindigkeit des Motors, den Sie kauften, 1000rpm, und das Drehmoment des Motors ist 0.5KG.CM. Wenn Sie die Geschwindigkeit des Motors verringern, ist das Drehmoment des Motors niedriger als 0.5KG. Wenn die Geschwindigkeit des Motors groß verringert wird, wird das Drehmoment des Motors auch groß verringert.
Wenn Sie das langsamste dieses Motors, wie 8rpm, das Drehmoment des Motors sind 35KG kaufen, wenn Sie die Geschwindigkeit des Motors von 8rpm zu 1rpm verringern, ist das Drehmoment des Motors auch niedriger als 35KG.
So müssen Sie betrachten, ob das abschließende Drehmoment des Motors die Last Ihres Projektes erreichen kann, nachdem der Motor verlangsamt ist. Wenn nicht, müssen Sie andere, niedrigere Geschwindigkeiten oder andere Motoren zu wählen erwägen.
Sie können mit uns über das Prinzip der Drehmomentänderung mit Geschwindigkeit in Verbindung treten, wir können Ihnen helfen Fehler, Dank zu kaufen zu vermeiden!
④Annehmend, dass die Parameter des Motors Sie zu kaufen 12v 8rpm sind, ist der justierbare Drehzahlbereich des Motors 0rpm zu 8rpm, d.h. ist die Geschwindigkeit, die Sie beschließen zu kaufen, die justierbare Strecke Höchstgeschwindigkeit.
⑤Drehsinn des Motors: CW oder CCW, Unterstützung aufgehoben;
Steuern Sie das rechtsläufige, oder nach linksrotation des Motors, indem man die Weise die positiven und negativen Elektroden ändert, werden angeschlossen.
⑥Die Wellenform des Motors: der Durchmesser der Motorwelle ist 6mm, sich beziehen bitte die auf Größentabelle unten für alle Maße des Motors.
⑦Gangmaterial: Metallgänge stellen den Motor zuletzt länger her
⑧Der Motor hat Standardgeräusche beim Arbeiten. Wenn Ihr Projekt Anforderungen für die Arbeitsgeräusche des Motors hat, vor dem Kauf konsultieren Sie uns bitte. Wir geben Ihnen einige Vorschläge. Danke.
Wenn der Motor aufgehoben wird, ist der Arbeitston des Motors größer als die Vorwärtsrotation, die normal ist.
⑨Dieser Motor ist für eine Vielzahl von intelligenten Geräten passend, vor dem Kauf, aber Sie müssen sorgfältig überprüfen, ob die Größe, die Spannung, die Geschwindigkeit und das Drehmoment des Motors für Ihr Gerät passend sind.
Das folgende ist die Einleitung des Kodierers
①Ausgangssignal: Phase der Rechteckwelle (Nichterfüllung) AB
②Betriebstemperaturbereich: -40 Grad Celsius zu 120 Grad Celsius
③Dieser Kodierer ist ein Zweikanal- und des Dreikanals zusätzlicher magnetischer Kodierer. Es ist für Gebrauch in der rauen Umwelt passend. Jeder magnetische Kodierer enthält ein magnetisches Gitter und eine magnetische Empfindlichkeit, um den Motor zu ermitteln. Der Ertrag hat zwei Kanäle mit einem Quadraturphasenwinkel der 90-Grad-Rechteckwelle; Der Motor dreht sich einmal und die a- und b-Signale geben je 16 Impulse aus.
④Kodiererspezifikationen: Drahtes AB-grundlegende Signalspannung 3.3V oder 5V des Zweiphasenkodierers 17
⑤Verdrahten von Spezifikation: XH2.5-6PIN Terminalverbindungsstück
Verbindungseinleitung des Kodierers
(1) rote Linie: der Pluspol des Motors; schließen Sie an den Pluspol der DC-Stromversorgung an
(2) schwarze Linie: der negative Pfosten des Motors; schließen Sie den negativen Pfosten der DC-Stromversorgung an
(3) Grüne Grenze: Hall Sensor Boden
(4) blaue Linie: Sensor-Stromversorgung (Hall Sensor Vcc)
(5) gelbe Linie: Signalisieren Sie einem Ertragpunkt (Hall Sensor ein Vout)
(6) weiße Linie: Ertragpunkt des Signals B (Hall Sensor B Vout)
Datenblatt:
Modell: JGB37-545B | Keine Last | Auf Last | Stall | Getriebe Länge |
|||||
Reduzierungsverhältnis | Bewertetes Volt | ||||||||
Geschwindigkeit | Gegenwärtig | Drehmoment | Geschwindigkeit | Gegenwärtig | Drehmoment | Gegenwärtig | |||
V | U/min | MA | Kg.cm | U/min | KG.CM | Millimeter | |||
6,3 | 6 | 500 | 100 | 0,2 | 400 | 0,45 | 1,5 | 1,8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0,8 | 140 | 0,45 | 4,7 | 1,8 | 22 |
30 | 6 | 104 | 100 | 1,2 | 88 | 0,45 | 7,5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1,8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1,8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | Verbot schloss zu | 265 |
270 | 6 | 11 | 100 | 10 | g | 0,45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1,4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1,5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | Verbot schloss zu | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000 | 400 | 01 | 1660 | 1,9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1,6 | 1050 | 1,9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1,9 | 19 | H | 22 |
30 | 24 | 415 | 400 | 3,9 | 350 | 1,9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1,9 | 35 | Verbot schloss zu | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1,9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1,9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1,9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1,9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1,9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1,9 | 35 | 29 |
