Produktdetails:
|
| Produktbezeichnung: | JGB37 bis 3530 | Anwendung: | Produkte für die Automatisierung |
|---|---|---|---|
| Typ des Motors: | Gleichstrom-Bürstenreduktionsmotor | Schlüsselwörter: | 12V 24V DC-Motor |
| Nennspannung: | 6 bis 24 V | Macht: | 1.66 ~ 3W |
| Typische Anwendungen: | Ein Roboter | Größe: | 37 mm |
| Merkmal: | Ausgangswelle in der Mitte |

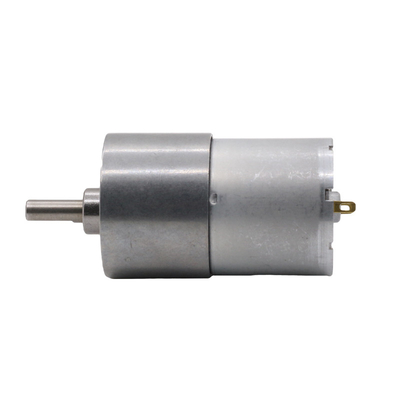

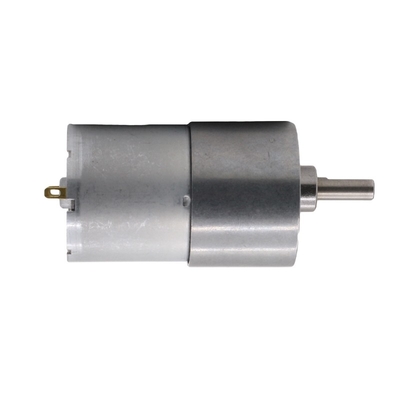

JGB37-3530 37mm Mikro Gleichspannungsmotoren 12 V
JGB37-3530 37 mm Durchmesser 12 V Gleichstrommotor 24 V Getriebemotor
| JGB37-520 Mikro-Dc-Gangmotor Beschreibung: |
Jetzt können Sie unseren 37mm DC-Gangmotor mit Magnetencoder kaufen.(JGB37-520B),und andere verwandte37 mmMotoren für Getriebe wie folgt:
|
|
|
|
| JGB37-520B | JGB37 bis 3530 | JGB37-3157 | JGB37-3625 |
|
|
|
|
| JGB37 bis 3650 | JGB37-545 | JGB37-550 | ZGA37-3530 |
Allgemeine Angaben:
* Spannung: 12 V
* Drehzahl ohne Last: 16-381 RPM
* Strom ohne Last: 30 mA
* Stalldrehmoment:00,3 g bis 3,3 kg.cm
* Stallstrom:0.7A
Spannung/Umdrehungen/Achse können angepasst werden, gerne beraten.
Einführung des Motors:
1. Name des Motors: JGB37-3530 Gleichspannungsmotor DC 12V 24V
2Die Nennspannung beträgt 12 V und 24 V.
3. Gleichspannung 12V; Sie können die Geschwindigkeit ohne Last wählen: 12rpm/20rpm/37rpm/59rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Nenndrehmoment zwischen 0,5 und 40 KG.CM; Stalldrehmoment: zwischen 2 und 54 KG; es wird empfohlen, dass die Projektlast das Nenndrehmoment nicht übersteigt;Es wird ein entsprechendes Nenndrehmoment und ein entsprechendes Stalldrehmoment geben., siehe nachstehende Parametertabelle.
4. DC 24V; Sie können die ohne Last Geschwindigkeit haben:
7rpm/12rpm/22rpm/35rpm/45rpm/66rpm/107rpm/200rpm/319rpm/600rpm/960rpm
Nenndrehmoment zwischen 0,5 und 40 KG.CM; Stalldrehmoment: zwischen 2 und 54 KG, es wird empfohlen, dass die Projektlast das Nenndrehmoment nicht übersteigt;Es wird ein entsprechendes Nenndrehmoment und ein entsprechendes Stalldrehmoment geben., siehe nachstehende Parametertabelle.
5. Drehrichtung des Motors: CW oder CCW, Unterstützung rückwärts;
Steuerung der Drehung des Motors im Uhrzeigersinn oder gegen den Uhrzeigersinn durch Änderung der Art und Weise, wie die positiven und negativen Elektroden verbunden sind
6. Die Wellenform des Motors: Typ D, siehe nachstehende Größentabelle für alle Abmessungen des Motors.
7- Getriebe: Metallgetriebe machen den Motor länger haltbar.
8. Die Geschwindigkeit des Motors kann mit dem Drehzahlregler eingestellt werden. Dieser Motor und der Drehzahlregler werden in Kombination verkauft. Sie können sich auf die Verkaufsanleitung der Kombination unten beziehen.
9. . Der Motor hat beim Arbeiten ein Standardgeräusch. Wenn Ihr Projekt Anforderungen an das Arbeitsgeräusch des Motors hat, wenden Sie sich bitte vor dem Kauf an uns. Wir geben Ihnen einige Vorschläge. Danke.
Wenn der Motor rückwärts gedreht wird, wird der Arbeitsschall des Motors größer sein als bei der vorwärts gerichteten Drehung, was normal ist.
10Der Motor ist mit Gleichspannung sicher verbunden; das Experiment zeigt, daß die Motorspannung ohne Gefahr unter 36 V liegt.
11Dieser Motor eignet sich für eine Vielzahl von Geräten für Mikroautomation.Solange Sie vor dem Kauf bestätigen, dass die von Ihnen gewählte Motorspannung und das gewählte Drehmoment für die Spannung und Last Ihres Projekts geeignet sind, gibt es keine Einschränkungen für den Einsatz dieses Motors.
Zum Beispiel: Roboter; DIY; Elektrovorhänge; Werbetafelmotoren; Haushaltsgeräte usw.
Im Folgenden ist die Parametertabelle des Motors
Ihre Projektbelastung sollte nicht das Nenndrehmoment des Motors übersteigen, sonst wird die Lebensdauer des Motors reduziert
Die Parameter in der nachstehenden Tabelle sind die Parameter für die Motoranschluss-Nennspannung 12v/24v
Wird der Motor an einen Nicht-Nennspannungseingang angeschlossen, ändern sich alle Parameter des Motors.
Zeichnung:
Datenblatt:
| JGB37-3530 Nennvolt DC12V | |||||||||||
| Reduzierungsquote | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Nicht belastet Strom (ma) | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 |
| Nicht belastet | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Bewegungsmoment der Last (Kg,cm) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| Lastumdrehzahlen | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Laststrom (rrA) | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 |
| Maximaler Drehmoment (Kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | Höchstgewicht 40 kg | ||
| Länge des Getriebes (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 Nennvolt DC24V | |||||||||||
| Reduzierungsquote | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Nicht belastet Strom (ma) | | < 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
| |
| Nicht belastet | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Bewegungsmoment der Last (Kg,cm) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| Lastumdrehzahlen | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| Laststrom (ma) | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 |
| Maximaler Drehmoment (Kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | Höchstgewicht 31 kg | ||
| Länge des Getriebes (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |

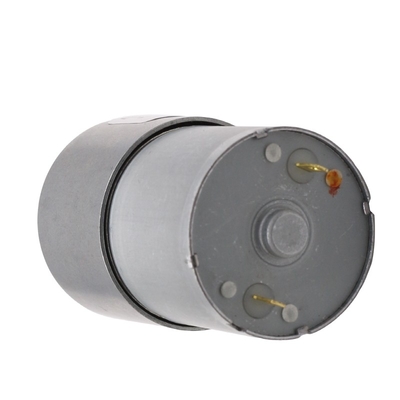

Einzelheiten zu diesem Motor:
1Metallgetriebe, die gegen Rost und Korrosion schwierig sind, fördern eine reibungslose und feste Drehung des Motors
2. Positive und negative Verkabelung Tentakel der Gleichstromversorgung
3Der Motor ist aus Metall und hat eine ausgezeichnete Wärmeleitfähigkeit, wodurch das Drehmoment des Motors stark wird.
Spezifikation des 37 mm 3530 DC-Motors:JGB37-3530.pdf
